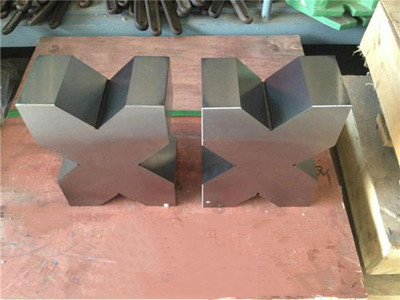

我公司从事铸铁V型架生产多年,有丰富的生产制造经验。铸铁V型架按JB/T8047-95标准制造,采用HT200材质,成对供应,主要用于精密轴类零件的检测、划线、定仪及机械加工中的装夹。
铸铁V型架有铸铁材质或大理石材质。铸铁V型架分为高精度和普通精度两种精度等级V型架主要用来安放轴,套筒,圆盘等圆形工件,以便找中心线与划出中心线。一般V型架都是一副两块,两块的平面与V型槽都是在一次安装中磨出的。精密V型架的尺寸相互表面间的平行度,垂直度误差在0.01毫米之内,V型槽的中心线必需在V型架的对称平面内并与底面平行,同心度,平行度的误差也在0.01毫米之内,V型槽半角误差在±30~±1范围内。精密V型架也可做划线,带有夹持弓架的V型架,可以把圆柱形工件牢固的夹持在V型架上,翻转到各个位置划线。
我公司生产的铸铁V型架适用于精密轴类零部件的检测,划线,定位等用是平台测量中的重要辅助工具。
【铸铁V型架基本介绍】
材质:分别为HT200-300 大理石,铸钢,及磁性。
用途:主要检测检验轴类或圆柱状工件的尺寸误差。工作范围包括校正轴类工件的垂直度、同心度及划线等。
生产工艺:经过两次人工时效后且精加工完毕后的V型架半成品,6个或4个一组串联进行铲刮。其目的是单对V型架的尺寸精度统一。为便于测量工作的便捷,轻便等原因,对于小型V型架采用实心结构工艺,大型V型架采用框架式结构工艺。
外观:实心结构的V型架采用全工作面涂防锈油,框架式结构工作面涂防锈油,空心部分涂蓝色或黄色油漆。
使用注意事项:为轴类工件的检验结果准确有效,V型架成对供应。
V型架承载严格按照规定承载。放置V型架由于过载承载而引起变形,导致测量结果不准确。
使用完毕后的
V型架应立式置于水平面。并做好防尘等工作。
规格 | 工作面平面度 | V型槽对底面平行度 | V型槽对侧面平行度 | V型槽对两侧面对称度 | V型槽对端面的垂直度 |
精度等级 |
0级 | 1级 | 2级 | 0级 | 1级 | 2级 | 0级 | 1级 | 2级 | 0级 | 1级 | 2级 | 0级 | 1级 | 2级 |
I型 | 35×35×30 | 1 | 2 | 3 | 2.5 | 5 | 10 | 2.5 | 5 | 10 | 5 | 10 | 20 | 5 | 5 | 10 |
60×60×50 | 1 | 2 | 3 | 2.5 | 5 | 10 | 2.5 | 5 | 10 | 5 | 10 | 20 | 5 | 5 | 10 |
105×105×100 | 1.5 | 3 | 5 | 4 | 8 | 15 | 4 | 8 | 15 | 8 | 16 | 30 | 8 | 8 | 15 |
150×150×100 | 1.5 | 3 | 5 | 4 | 8 | 15 | 4 | 8 | 15 | 8 | 16 | 30 | 8 | 8 | 15 |
II型 | 100×100×65 | | | | | 10 | 20 | | 10 | 20 | | 20 | 40 | | | |
150×150×80 | | | | | 15 | 25 | | 15 | 25 | | 30 | 50 | | | |
200×200×90 | | | | | 15 | 25 | | 15 | 25 | | 30 | 50 | | | |
300×300×120 | | | | | 20 | 30 | | 20 | 30 | | 40 | 60 | |
