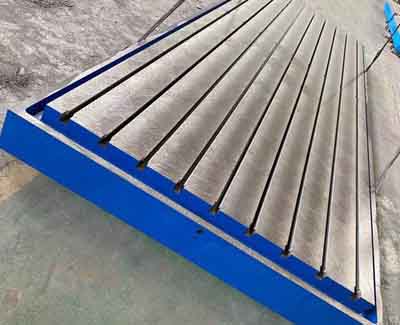

检测平板在行业内也叫铸铁检验平板,生产的检验平板多用于测量零部件的偏差,并作精度划线。
检测平板,铸铁检验平板,钳工检验平板在使用时要行安装调试,然后把检验平板的工作面擦拭干净,在确认没有问题的情况下使用。
检测平板又称
检验平台板,用于检查零件的尺寸精度或形位偏差,并作精度划线和测量。检测平板是检验工件及产品的基础工作平台,是检验工作的重要支柱,检测平板的质量直接影响被检测工件及产品的质量,一个好的检验平板结构合理、材料优良、制作过程_按着国标标准要求进行生产,运输、安装调试也应由人员来进行。检测平板,适用于零部件检验、测量、精度划线等工作,应用领域为机械制造行业、科研院所、航空航天等行业。
检测平板制作材料:采用高强度铸铁HT200-HT300 。
检测平板精度:按铸铁平板计量检定规程00级、0级、1级、2级、3级。
检测平板制造执行标准:检验平板标准GB/T 22095-2008
检测平板规格:200mm*200mm~4000mm*9000mm。
规格(长×宽)mm
| 精度等级 |
0 | 1 | 2 | 3 |
平面度公差(μm) |
200×200 | 5 | 10 | 20.5 |
|
200×300 | 5.5 | 11 | 22 |
|
300×300 | 5.5 | 11 | 22 |
|
300×400 | 6 | 12 | 24 |
|
400×400 | 6.5 | 12.5 | 25 |
|
400×500 | 6.5 | 13 | 26 | 66 |
500×500 | 6.8 | 14 | 28 | 68 |
400×600 | 7 | 14 | 27.5 | 70 |
500×600 | 7 | 14.2 | 28.5 | 71 |
500×800 | 8 | 15.5 | 31 | 78 |
600×800 | 8 | 16 | 32 | 80 |
1000×750 | 9 | 18 | 36 | 90 |
1000×1000 | 10 | 20 | 40 | 97 |
1000×1200 | 10 | 20.5 | 41 | 103 |
1000×1500 | 11 | 22 | 45 | 112 |
1000×2000 |
| 26 | 52 | 130 |
1500×2000 |
| 28 | 56 | 140 |
2000×2000 |
| 31 | 61 | 153 |
2000×2500 |
| 34 | 67 | 168 |
1500×3000 |
| 35 | 70 | 174 |
2000×3000 |
| 37 | 74 | 184 |
2000×4000 |
| 44 | 88 | 219 |
检测平板流水线作业介绍
1、检测平板毛坯:按技术要求制图纸、按图纸制作木型、配料、造型、烘干、浇铸、落沙、清理、检验毛坯的各部位;
2、检测平板毛坯回火,达到消除铸造内应力的目的。
3、检测平板上机床、按图纸要求加工、送检验科检验;
4、检测平板粗加工后回火,达到消除加工内应力的目的。
5、检测平板工件调平、人工刮研、检验科检验;
检测平板刚度测试装置由下列部分组成:
1.横梁:沿平板工作面对角线方向安装,它应具有足够的刚性;
2.垫块:用来支承横梁;
3.砝码支座:它安置在平板工作面中央,与横梁不应有连接;
4.砝码(载荷) ;
5.扭簧比较仪:安装在横梁中部。
6.检测平板的外观处理、喷漆、包装、入库。
勇锐量具厂家告诉您检测平板刚度的方法,刚度好不好,事关检测平板的刚度和承重,它一般是指检测平板的较高承重变形量,平板的钢度越高承高量越大。影响检测平板刚度的因素一般包括:铸铁材质、平板安放方法以及平板的布筋设术是否合理。
检测平板刚度测试方法,在被测平板工作面上装好测试装置,在不加砝码时,将扭簧比较仪的测头与平板工作面相接触(为使测量准确,可在测头与平板工作面之间放一块薄的量块,并记下读数。然后按规定的载荷在支架上施加砝码,再记下此时扭簧比较仪的读数。两次读数之代数差的值,即为该平板在额定载荷下的挠度值。卸下负载后应观察扭簧比较仪是否恢复到空载时的读数,若未能复原,则应分析其原因并重新测试。
