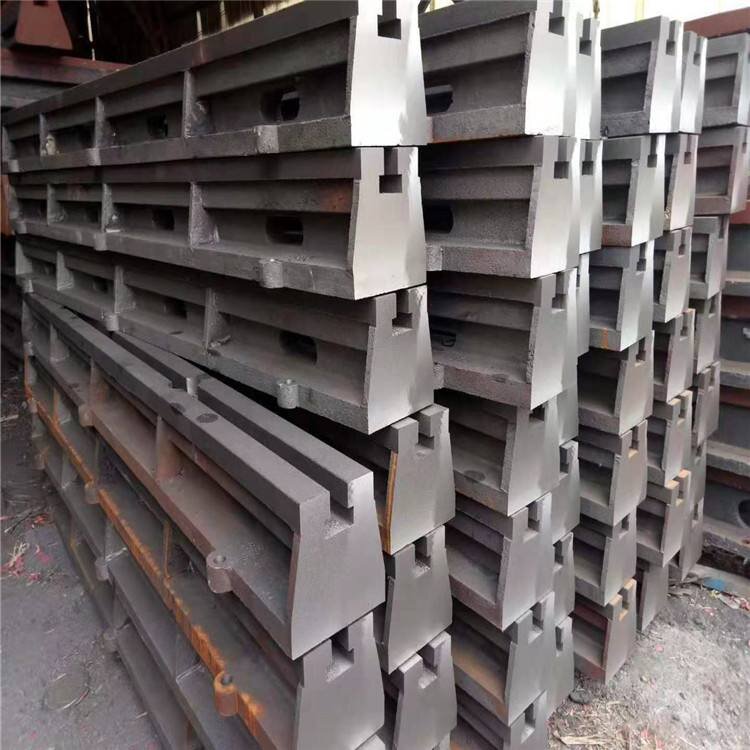

基础槽铁又称:槽铁,T型槽槽铁,地梁,地槽铁,基础槽铁,槽铁试验台,铸铁地平台多种叫法。
基础槽铁可以代替大型的铸铁平台,即节省了材料成本,又可以占用很小的空间!提高了性价比。
根据设备的固定点来设计、拼接成铸梁平台,主要用于大型设备的装配、试验、焊接和检验。
基础槽铁是用于装配、实验、焊接和查验大型设备平台的拼接,基础槽铁运用灵敏便利,可以依据设备的支撑点来调整地位,更利于对设备的操作。碰到体积宏大的机械设备可以把几个或更多的T型槽地轨拼接起来,做为承载平台运用。T型槽地轨是工业中不成短少的主要设备。
基础槽铁的材质:铸铁HT200-300,工作面硬度为HB170-240,经过两次人工处理(人工退火600度-700度和自然时效)使该产品的精度稳定,耐磨性能好。
基础槽铁机加工精度:
上表面的不平度不大于0.3mm(在全长内);上下表面的不平行度不大于1.0mm(在全长内);直线度在全长内不大于8m
基础槽铁铺设的技术要求:
1、基础槽铁的固定方法,在轨道的内侧两边,按要求间距(约500-700mm)用M8铁膨胀钉或射钉固定牢靠。轨道底面与地面须紧密着力,不得有虚跨间隙,以防止地轨轨道载荷后弯曲变形。2、基础槽铁的的安装:使用条形桥板,合像水平仪。先调平一根地轨,然后以其为基准,依次往下进行初调。然后水泥灌浆,待水泥浆凝固后,进行精调检验。
3、基础槽铁的埋设深度应与地面装饰层持平或略高于3-5mm.4、基础槽铁安装后,要任意1m长度内,水平偏差度不大于1mm,全长不大于2mm,轨道这间对应点的水平偏差不大于1mm,每两条轨道之间的平行度偏差小于2mm.
